Tudo o que você deseja saber sobre o politungstato de sódio

Politungstato de sódio sólido contém, no mínimo, 86% ± 1% WO₃.
A água ligada no politungstato de sódio pode variar ligeiramente.
Valores típicos de análise (nenhum valor garantido):

• Al ≤ 0,0015 %
• As ≤ 0,012 %
• Cu ≤ 0,001 %
• Fe ≤ 0,005 %
• Mo ≤ 0,005 %
• Si ≤ 0,005 %
• Ti ≤ 0,001 %

As vantagens desta solução de líquido pesado são claras comparando politungstato de sódio ou LVP com soluções orgânicas de líquidos pesados e LST aquoso:

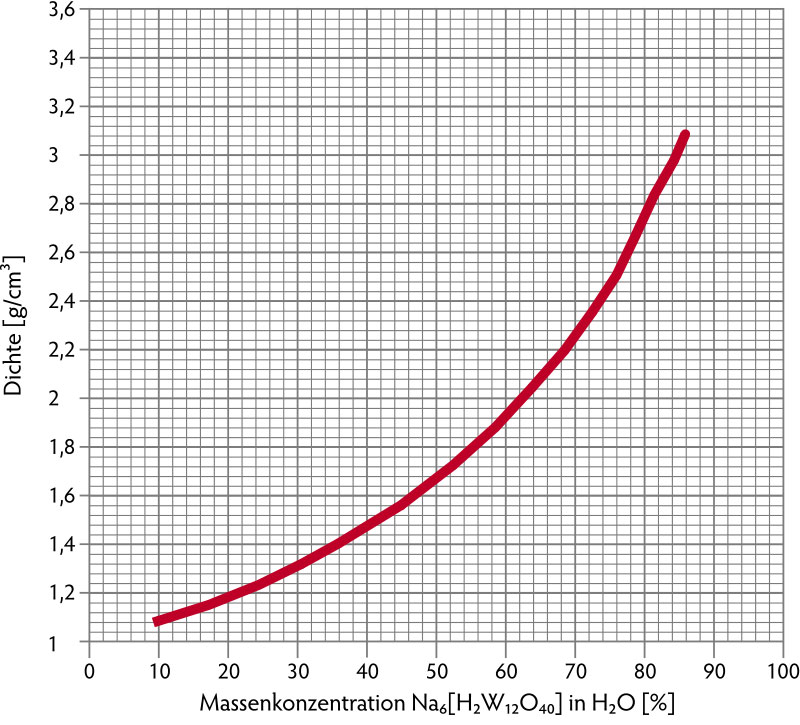

Para produzir uma solução de líquido pesado, é necessário dissolver o SPT (SPT-0, -1, -2) em água deionizada (banho de ultrassom possível). Quanto maior for a concentração, mais alta será a densidade (verificação, por exemplo, com um hidrômetro). A densidade máxima atingível de uma solução aquosa é de 3,1 g/cm3 à temperatura ambiente. A densidade pode ser reduzida adicionando água ou aumentada concentrando a solução em um béquer (preferencialmente com maior superfície) em 70°C na câmara de secagem. O líquido não deve ser fervido! Você também pode adicionar SPT sólido para voltar a aumentar a densidade.
A solução produzida desse modo permite a separação de grânulos finos, partículas ou sólidos por meio da densidade (método afunda/flutua). Uma centrífuga de laboratório acelera o processo de separação.


Você pode reduzir a densidade desejada de uma solução SPT adicionando água deionizada.
A densidade é reduzida da seguinte maneira:

Solução inicial: 500 ml solução SPT-3 com densidade 3,00g/cm³

Considere que esta tabela ou cada linha é somente válida para uma solução inicial de 500 ml com densidade 3,0 g/cm³ devido a uma dependência exponencial.

Consulte também nossa Calculadora SPT (símbolo de calculadora à direita).

Se você reduzir muito a solução, pode aumentá-la novamente concentrando a solução em um béquer, por exemplo, em 70°C na câmara de secagem. Se a solução for fervida, considere o ponto seguinte.

Sim! Uma solução SPT diluída pode ser fervida para retirar o excesso de água e aumentar a densidade. O ponto de ebulição das soluções SPT é, como para a água, aprox. 100°C. Porém, é importante considerar que deve ser evitada uma cristalização durante a concentração (formação inicial de pele na superfície de fervura). Isso provoca uma leve turvação da solução, mas que não tem nenhuma influência sobre a qualidade da solução (exceto sobre as propriedade ópticas). Para evitar isso, recomendamos que não seja excedida a temperatura de 70°C. A essa temperatura, uma solução SPT também pode ser completamente e reversivelmente convertida em substância sólida.
Geralmente, recomendamos a utilização de um evaporador rotativo a temperaturas moderadas.

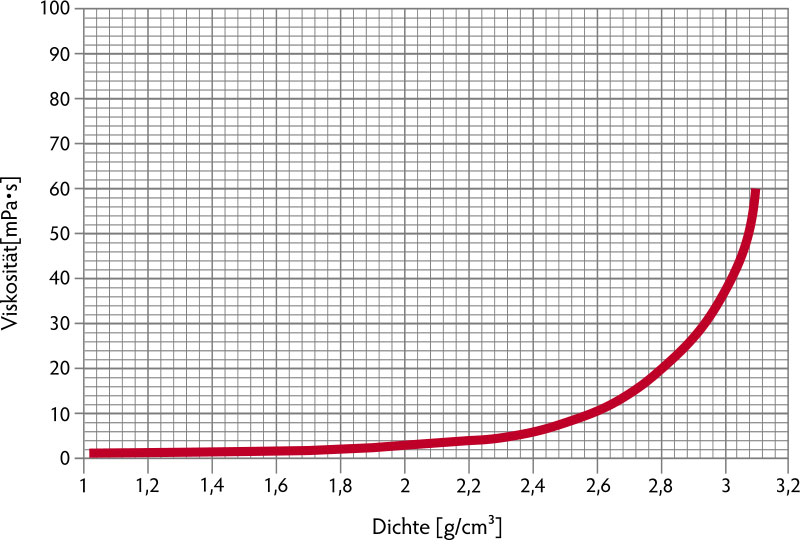

A viscosidade é exibida na tabela ou no diagrama a seguir como função da densidade em 25°C. Tal como representado na imagem, a viscosidade só aumenta ligeiramente até uma densidade de 2,5 g/cm³. Isso permite separações também na faixa de grão fino. A utilização de centrífugas de laboratório também pode acelerar o processo de separação. Se for necessária uma viscosidade muito pequena, pergunte por nosso produto LVP-3.

O valor de pH da solução depende da densidade. Uma solução com densidade de 3,0 g/cm³ tem normalmente um valor de pH entre 2 e 3. A solução tem uma estabilidade de longo prazo com esse valor de pH (vários anos). Por isso, cada solução SPT deve ser armazenada com um valor de pH de 2 a 3.

Uma alteração a curto prazo (algumas horas) do valor de pH para, por exemplo, o valor de pH 7 é possível adicionando, por exemplo, NaOH. Após a conclusão dos ensaios com valor de pH aumentado, geralmente a solução deve ser reduzida novamente para um valor de pH de 2 a 3 por meio da utilização de, por exemplo, algumas gotas de HCl. Controlar novamente no dia seguinte.

Como todas as soluções eletrolíticas, uma solução aquosa de politungstato de sódio também é condutora. Existe um máximo a uma densidade de aprox. 2,2 g/cm³ com uma condutividade de 84 mS/cm. A condutividade diminui em densidades mais baixas e densidades mais altas.

Se trata de um isopolitungstato agregado 12 vezes com uma massa molar de 2986,12 g/Mol.
De acordo com os modelos, o politungstato possui uma estrutura octaedriforme, em que os íons de oxigênio se encontram nos cantos e os íons de tungstato se encontram no centro do octaedro. Como representado no modelo esférico, os íons de oxigênio formam uma camada esférica muito densa e os íons de tungstato se encontram nas respectivas lacunas do octaedro.
De acordo com a estrutura, esta composição é um metatungstato »real« com a fórmula

Na₆[H₂W₁₂O₄₀]

Nos metatungstatos reais, os dois átomos de hidrogênio estão presentes na cavidade central do poliânion e não podem penetrar na camada esférica.

Nosso produto SPT-3R é uma solução reciclada de politungstato de sódio que nós reprocessamos em um processo complexo de limpeza. Idealmente, os clientes coletam suas soluções SPT usadas e as enviam de volta gratuitamente. Nós produzimos soluções reutilizáveis por meio de passos de purificação de vários níveis e podemos oferecê-las a um preço mais baixo. Soluções SPT-3R são ideais para a simples análise de afunda/flutua e não são fisicamente diferentes das soluções originais, por exemplo, SPT-3. É possível trabalhar normalmente com a variante reciclada. Como estamos dependentes do retorno de soluções SPT usadas, a disponibilidade é sempre limitada. Recomendamos que as soluções SPT-3R não sejam concentradas até a secagem nem até atingirem o estado sólido. Do mesmo modo, as soluções SPT-3R não são adequadas para análises elementares ou, por exemplo, para a datação por radiocarbono.
